Povijest:
1882. je osnovano društvo Zürich Straßenbahn AG i tada su prometovali konjski tramvaji (Rösslitram). 1894. društvo mijenja ime u Elektrische Straßenbahn Zürich (ESZ) i izgrađena je prva elektrificirana tramvajska pruga na relaciji Bellevue – Burgwies. 1896. osnovano je poduzeće Städtische Straßenbahn Zürich. U ožujku 1949. poduzeće mijenja ime u Verkehrsbetriebe Zürich, kako se zove i danas.


Tramvajske linije su numerirane od 2-11 i od 13-15. Svaka ima svoju boju, tako da se mogu prepoznati iz daleka. 1954. tramvajska linija 1 prestaje voziti, a umjesto nje danas vozi trolejbusna linija 31. Tramvajska linija 12 je nestala produljivanjem pruge od Hardturm-a do Werdhölzli-a zbog velikog podudaranja trase sa linijom 4. Planira se ponovno uvođenje linije 12 do prosinca 2010. godine, kada bi se trebala izgraditi pruga Flughafen (Zračna luka) – Glattpark – Auzelg – Bhf. Stettbach. 1998. linija 11 se produljuje sa do novog okretišta Messe|Hallenstadion, a 10. prosinca 2006. do Auzelg-a. 22. ožujka 2007. linija 5 se produljuje do okretišta Laubegg, zbog izgradnje velikog trgovačkog centra Sihlcity. U tijeku je i program izgradnje tramvajskih pruga na zapadnom dijelu grada (Tram Zürich West). Također postoji i muzejska linija 21 koja prometuje kružnom trasom: Bellevue – Paradeplatz – Bahnhofstraße – Hauptbahnhof – Central – Limmatquai – Bellevue.
Posted Image


Mreža tramvajskih linija:
http://vbz.ch/vbz_op...Stadt_A4_09.pdf

Tramvajski promet se odvija na 109.3 km pruga, sa kolosijekom širine 1000 mm. Napon mreže je 600 V, a najveći nagib iznosi 7,7 %


Nacrt tramvajskih pruga:
http://i218.photobuc.../Nacrtpruga.jpg


Tipovi tramvaja:

(1) Tipovi koji ne prometuju u redovnom linijskom prometu:

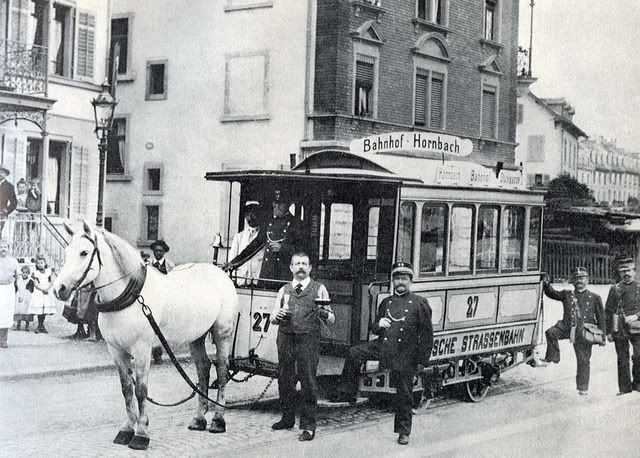

- Konjski tramvaj (prestao prometovati 5. kolovoza 1900.)
Posted Image
(izvor: wikipedia.org)

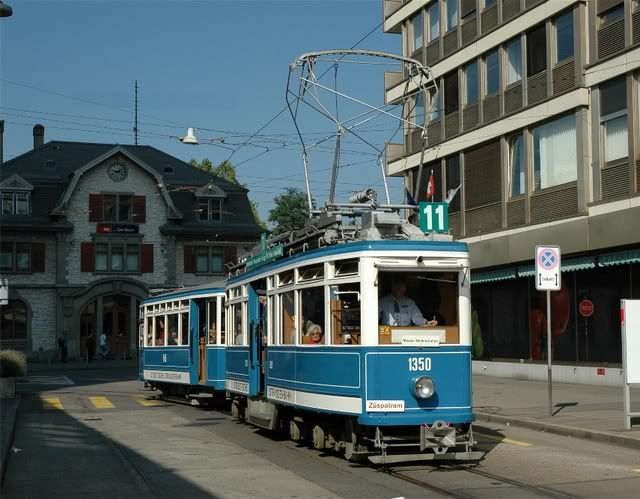

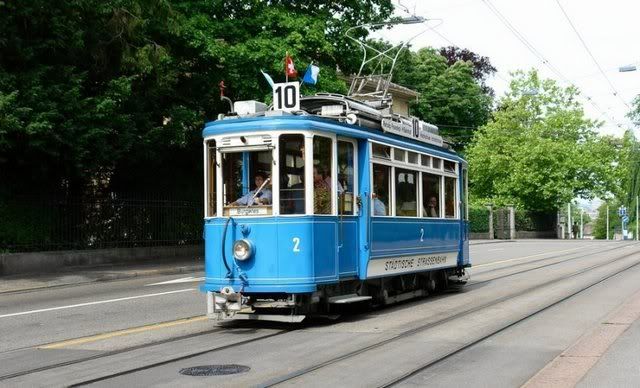

- Ce 2/2 (1928.g.)
Posted Image
(autor: Ulrich Kissmann)

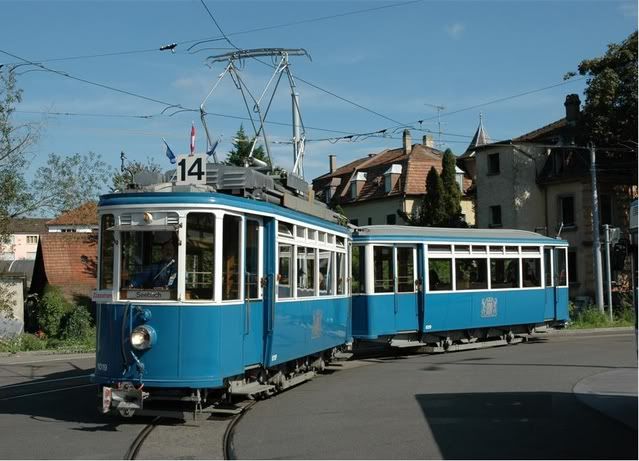

- "Schnelllaufer"
Posted Image
(izvor: trainweb.org)

- Ce 4/4 – "Elefant" (1930.g.)
Posted Image
(izvor: 6-tram.ch)

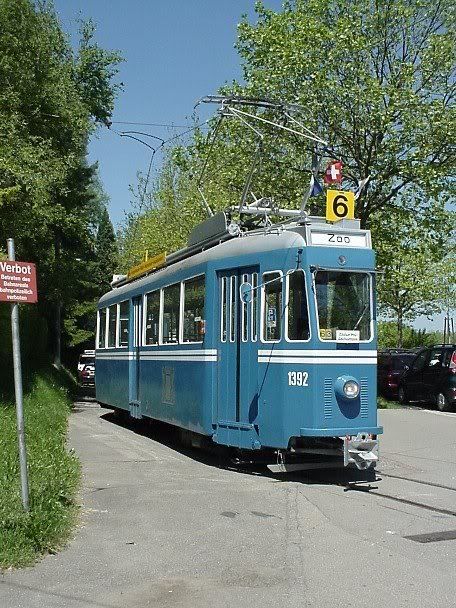

- Ce 4/4 - "Kürbeli" (1950.g.)
Posted Image
(izvor: 6-tram.ch)

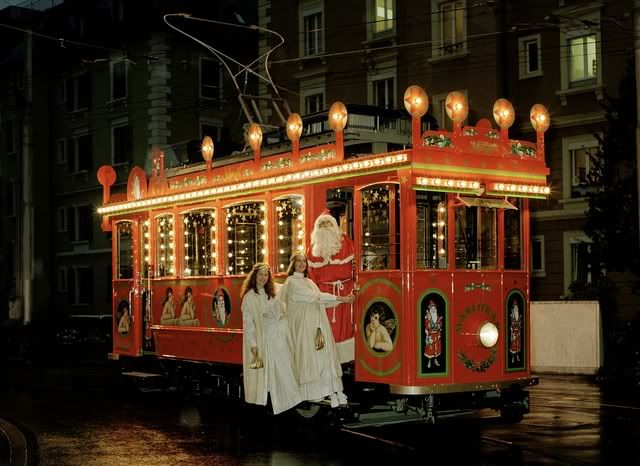

- Märlitram
Posted Image
(izvor: vbz.ch)

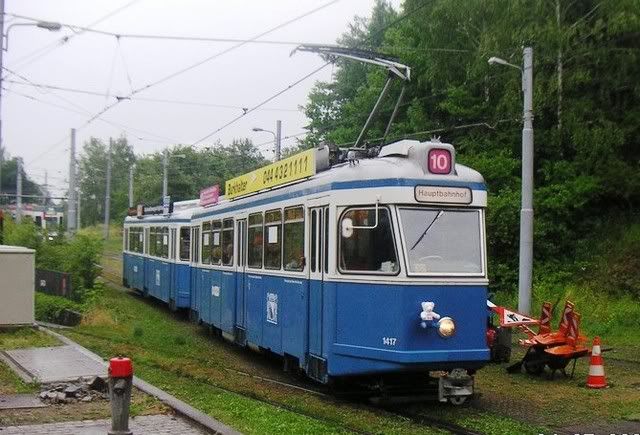

- Be 4/4 – "Karpfen"
Posted Image

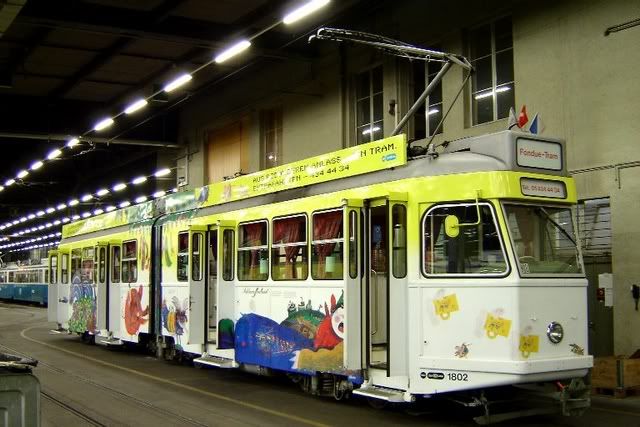

- Chuchichäschtli - Gastrotram
Posted Image
(izvor: trainweb.org)

(2) Tipovi koji prometuju u redovnom linijskom prometu:

- Be 4/6 – "Mirage"
God. proizvodnje: 1601-1690: 1966-1968; 1691-1726: 1968-1969; 787-798: 1962-1963
Još uvijek prometuju: 1608, 1610, 1613, 1625-1638, 1640, 1646-1653, 1655-1660, 1662-1669, 1671-1682, 1684-1686, 1688, 1710, 1725, 790
U redovnom prometu na linijama: 2, 8, 13

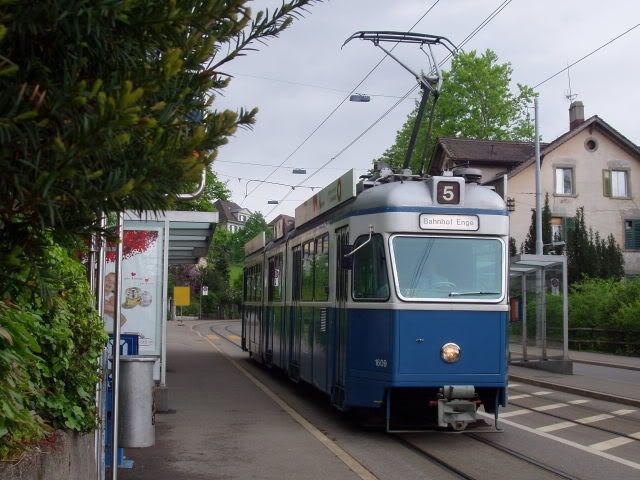

a) 1601-1690:
Posted Image

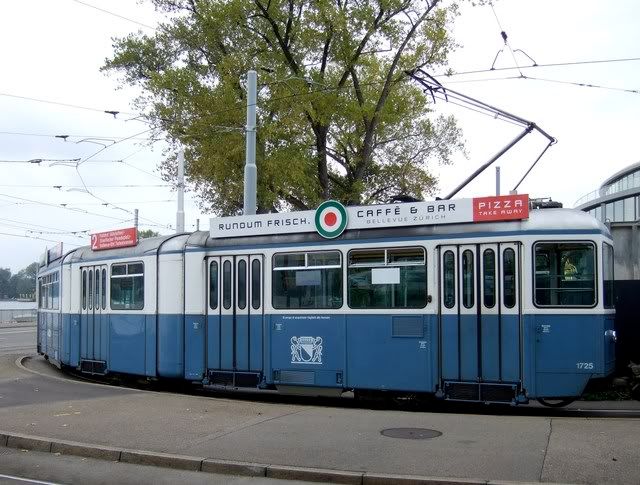

B) 1691-1726 (pripadajuće zglobne prikolice bez kabine, nadimka "blinde Kuh"):
Posted Image

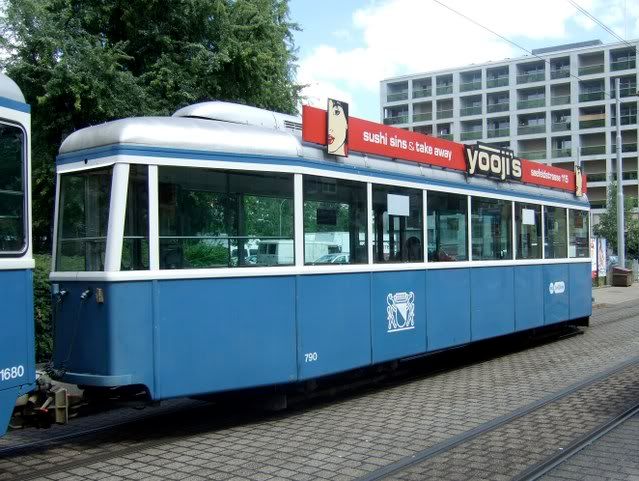

c) 787-798 (pripadajuće solo prikolice bez kabine):
Posted Image

- Be 4/6 – „Tram 2000“

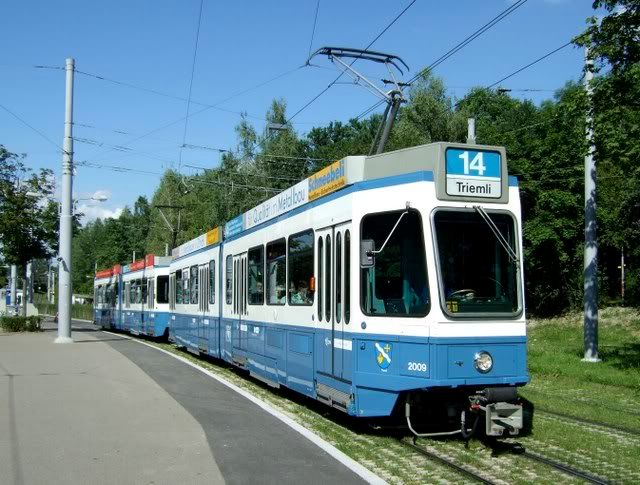

1. serija
God. proizvodnje: 2001-2045: 1976-1978
U redovnom prometu na linijama: 3, 5, 7, 11, 14, 15

Posted Image

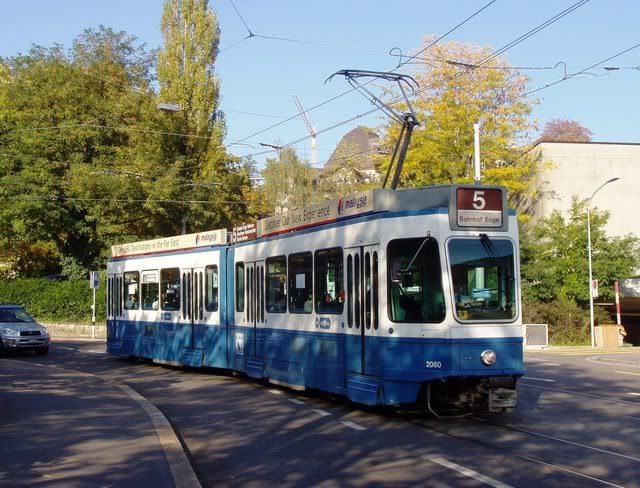

2. serija
God. proizvodnje: 2046-2098: 1985-1987
Još uvijek prometuju: 2046-2059, 2061-2098
U redovnom prometu na linijama: 3, 4, 5, 7, 9

Posted Image

Prikolice:
God. proizvodnje: 2301-2315: 1978; 2401-2420: 1985-1987; 2421-2435: 1992-1993
U redovnom prometu na linijama: 3, 4, 5, 7, 9, 11, 13, 14

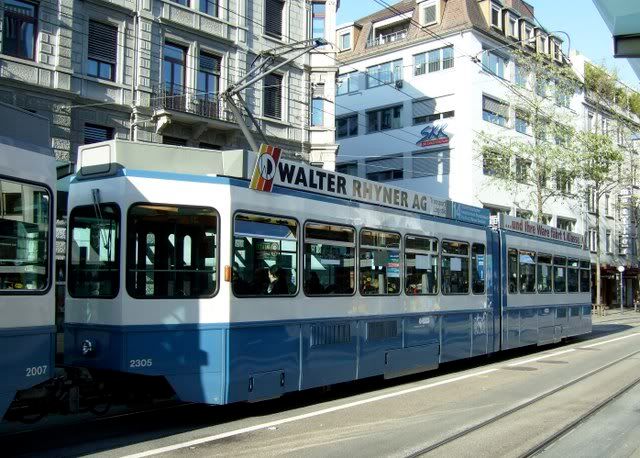

a) 2301-2315 (pripadajuće zglobne prikolice bez kabine):
Posted Image

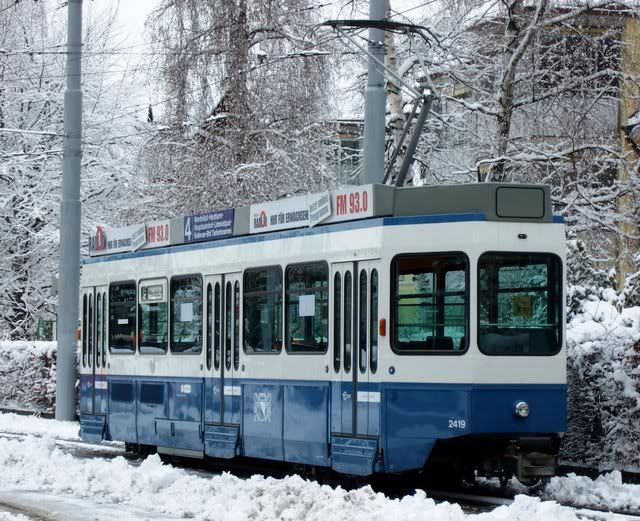

B) 2401-2420; 2421-2435 (pripadajuće solo prikolice bez kabine, nadimka "Pony"):
Posted Image

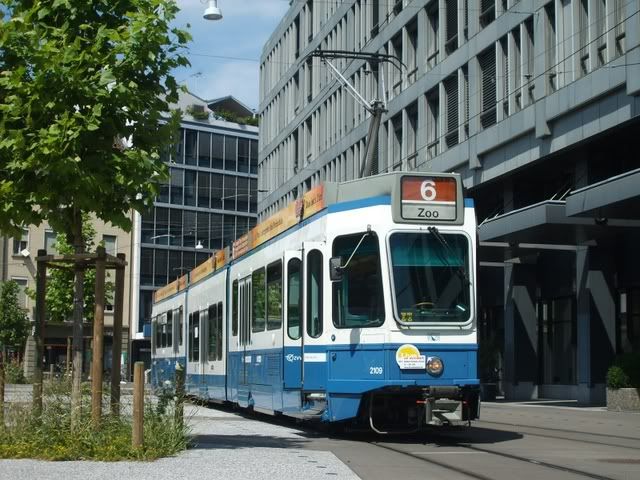

- Be 4/8 – „Sänfte“
God. proizvodnje: 2099-2121: 1991-1992
U redovnom prometu na linijama: 4, 6

Posted Image

- Be 5/6 – „Cobra“
God. proizvodnje: 3001-3005: 2001-2002; 3006-3088: 2006-2010
Trenutačno u prometu: 3006-3066
U redovnom prometu na linijama: 3, 4, 9, 10, 11, 13, 14

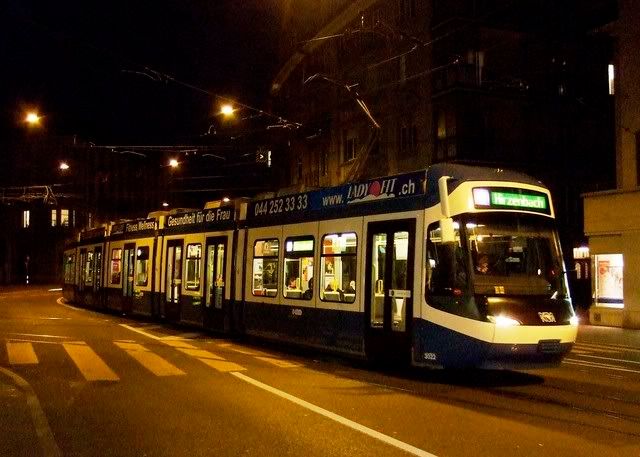

a) 3006-3061:
Posted Image

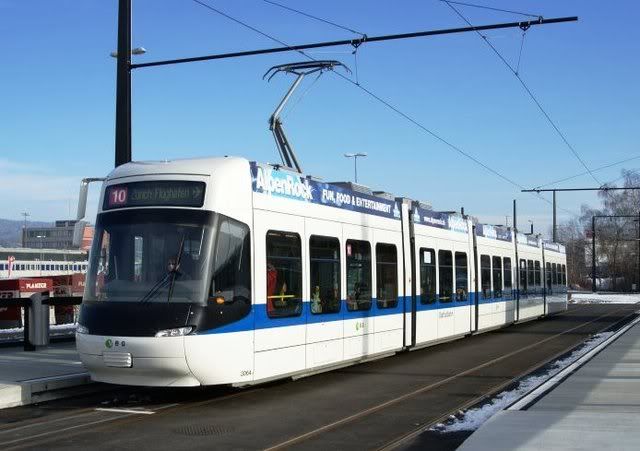

B) 3062-3066 (tzv. Glattalbahn):
Posted Image

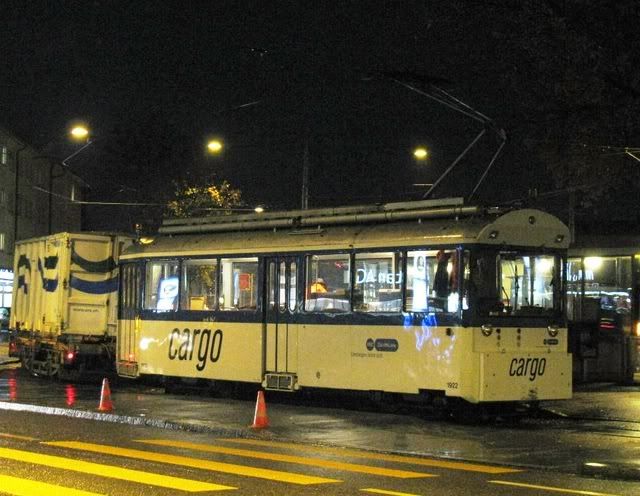

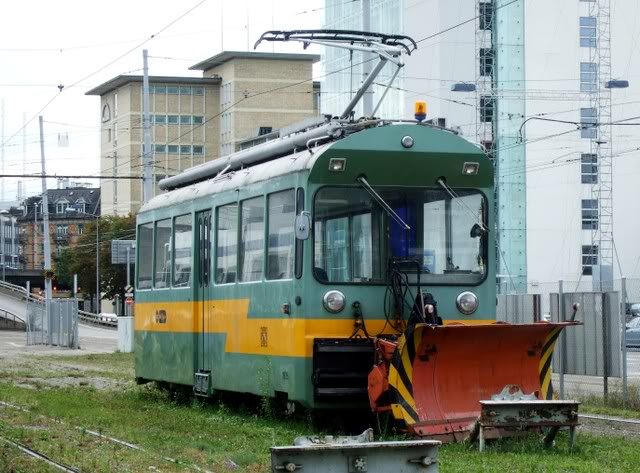

(3) Teretni tramvaji|ralice:
God. proizvodnje: 1921 - 1929: 1940 - 1945, pregrađeni 1980-1982
U službi: 1922 - 1925

Posted Image

Posted Image


Spremišta tramvaja:
- Depot Hard
- Depot Örlikon
- Depot Irchel
- Depot Kalkbreite
- Depot Wollishofen


Raspored tramvajskih linija po spremištima:
- Depot Hard: 4, 10, 11, 13, 15
- Depot Örlikon: 10, 11, 14, 15
- Depot Irchel: 5, 6, 7, 9
- Depot Kalkbreite: 2, 3, 4, 8, 9, 13, 14
- Depot Wollishofen: 5, 6, 7, 8, 13[/quote]




Galerija mojih fotografija: http://www.zeljeznic...00-fotografije/



Moj Youtube-kanal: https://www.youtube....39Idty0Ah9-2OSg


#2 NT 2200

NT 2200
  • Članovi
  • 6,808 posts
  • Joined 19.11.2006.
  • LocationZürich

Posted 25.04.2007. - 21:55

Evo, u prvom postu imate par podataka o tramvajima u Zürichu. Bio sam tamo 3 puta i znam ponešto o tramvajima tamo i zato sam otvorio ovu temu. Najvjerojatnije ću tamo ići i ovo ljeto pa će ovdje bit i mojih slika :).

Po slici koja predstavlja Tram 2000 - 1. seriju možete vidjeti da su okretišta jako lijepo uređena, na slici je Seebach.




Galerija mojih fotografija: http://www.zeljeznic...00-fotografije/



Moj Youtube-kanal: https://www.youtube....39Idty0Ah9-2OSg


#3 Arno

Arno
  • Članovi
  • 2,513 posts
  • Joined 04.09.2005.

Posted 25.04.2007. - 21:59

Hvala na dretvi, zanimljivo kako su dosta slični (nažalost, samo po izgledu, ne i po održavanju) starim zagrebačkim tramvajima! :P

#4 STIB

STIB
  • Moderatori
  • 15,349 posts
  • Joined 20.01.2006.
  • LocationZagreb, HR

Posted 25.04.2007. - 22:06

U Zurichu svaka linija ima i svoju boju (ne tramvaja nego signala :wink: ). Možeš li i to staviti uz popis linija? (da se ne mora gledati karta)
_______________________
Pozdrav iz Zagreba

#5 egérke

egérke
  • Članovi
  • 7,612 posts
  • Joined 08.06.2006.
  • LocationKvatrić

Posted 26.04.2007. - 11:05

A i fora mi je da upravljaju volanom...jel to ono ko u lokomotivama, da im je kontroler u obliku volana, ili je stvarno vezan na kotače (kaj mi se čini blesavim)?

#6 Prakticar

Prakticar
  • Moderatori
  • 8,812 posts
  • Joined 19.09.2005.
  • LocationSveta Nedelja

Posted 26.04.2007. - 11:48

Znao sam da su Đure, bikovi i 900 po vanjskom izgledu kopije švicarskih tramvaja, ali nisam znao da je to i M-24! :shock: :shock: :shock:

Onaj drugi stvarno izgleda kao slon, paše mu nadimak :lool

Jedino mi je žao, kad su već kopirali izgled švicarskih tramvaja kroz skoro cijelo stoljeće, da su tu tradiciju prekinuli na novom :(

#7 seabral

seabral
  • Administratori
  • 21,891 posts
  • Joined 29.04.2005.
  • LocationZagreb

Posted 26.04.2007. - 11:57

Znao sam da su Đure, bikovi i 900 po vanjskom izgledu kopije švicarskih tramvaja, ali nisam znao da je to i M-24! :shock: :shock: :shock:

Hm, meni su mnogi tramvaji iz doba M-24 nalik jedan drugome :)

#8 Prakticar

Prakticar
  • Moderatori
  • 8,812 posts
  • Joined 19.09.2005.
  • LocationSveta Nedelja

Posted 26.04.2007. - 12:55

Hm, meni su mnogi tramvaji iz doba M-24 nalik jedan drugome :)


Jesu, no obrati pažnju na raspored prozora i one male prozorčiće ispod krova :lol:

#9 Fitz

Fitz
  • Članovi
  • 1,745 posts
  • Joined 17.02.2006.
  • LocationSamobor

Posted 26.04.2007. - 15:08

A stvarno su ĐĐ i ekipa plagirali vanjski dizajn (da mi neko ne uleti s tehničkom stranom opet) od tih švicaraca da je to strašno :)

#10 NT 2200

NT 2200
  • Članovi
  • 6,808 posts
  • Joined 19.11.2006.
  • LocationZürich

Posted 26.04.2007. - 22:01

U Zurichu svaka linija ima i svoju boju (ne tramvaja nego signala :wink: ). Možeš li i to staviti uz popis linija? (da se ne mora gledati karta)

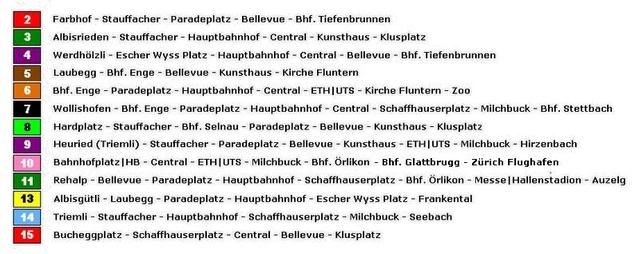

Malo prekasno, ali stavit ću tu:
Posted Image

Imam jedan ispravak netočnog navoda: Cobre (3006-3074) stižu u razdoblju od 2006.-2009. godine.

Još nekoliko podataka:

OKRETIŠTA ZA SKRAĆIVANJE LINIJA:
- Bellevue
- Escher-Wyss-Platz
- Milchbuck
- Heuried
- Messe|Hallenstadion
- Hardturm
- Bahnhof Wiedikon
- Wartau
- Letzigrund
- Bahnhof Stadelhofen
- Hauptbahnhof


SLIJED TRAMVAJA:
2 - 8 min.
3 - 7 min.
4 - 8 min.
5 - 7 min.
6 - 7 min.
7 - 8 min.
8 - 7 min.
9 - 6 min.
10 - 8 min.
11 - 7 min.
13 - 7 min.
14 - 8 min.
15 - 9 min.

NAJPROMETNIJE LINIJE:
- 2, 7, 9, 11, 13, 14

SPREMIŠTA TRAMVAJA:
- Depot Hard
- Depot Örlikon
- Depot Irchel
- Depot Kalkbreite
- Depot Wollishofen
- Altstetten Areal




Galerija mojih fotografija: http://www.zeljeznic...00-fotografije/



Moj Youtube-kanal: https://www.youtube....39Idty0Ah9-2OSg


#11 egérke

egérke
  • Članovi
  • 7,612 posts
  • Joined 08.06.2006.
  • LocationKvatrić

Posted 27.04.2007. - 11:57

Jedino mi je žao, kad su već kopirali izgled švicarskih tramvaja kroz skoro cijelo stoljeće, da su tu tradiciju prekinuli na novom :(


Pa onaj alternativni prijedlog dizajna 2200 mi liči na ovaj najnoviji švicarski...

#12 Prakticar

Prakticar
  • Moderatori
  • 8,812 posts
  • Joined 19.09.2005.
  • LocationSveta Nedelja

Posted 27.04.2007. - 12:11

Alternativni?

Jesam li nešto propustio? :shock: :oops:

#13 egérke

egérke
  • Članovi
  • 7,612 posts
  • Joined 08.06.2006.
  • LocationKvatrić

Posted 27.04.2007. - 12:16

Nisi, pače, i komentiral si:

Kopija Combina ili ne, iz ove kabine vozač vidi.



#14 Prakticar

Prakticar
  • Moderatori
  • 8,812 posts
  • Joined 19.09.2005.
  • LocationSveta Nedelja

Posted 27.04.2007. - 12:23

Nisi, pače, i komentiral si:

Kopija Combina ili ne, iz ove kabine vozač vidi.

Da, ali mislio sam da postoji alternativa kod nas, koja sliči na ovu cobru.

Niš, krivo smo se razmeli :wink:

#15 NT 2200

NT 2200
  • Članovi
  • 6,808 posts
  • Joined 19.11.2006.
  • LocationZürich

Posted 27.04.2007. - 18:53

Evo vam Cobrina kabina:
Posted Image




Galerija mojih fotografija: http://www.zeljeznic...00-fotografije/



Moj Youtube-kanal: https://www.youtube....39Idty0Ah9-2OSg


#16 ruxrux

ruxrux
  • Članovi
  • 2,425 posts
  • Joined 15.02.2007.
  • LocationSan Jose, Kalifornija

Posted 27.04.2007. - 18:56

kog ce mu vrapca volan u tramvaju? slabo ce se vozac naskretat s tim volanom.... jel bar servo? :lool
Ovo je karta za vlak sa slike lijevo.

Poslana slika

#17 NT 2200

NT 2200
  • Članovi
  • 6,808 posts
  • Joined 19.11.2006.
  • LocationZürich

Posted 27.04.2007. - 18:58

kog ce mu vrapca volan u tramvaju? slabo ce se vozac naskretat s tim volanom.... jel bar servo? :lool


To je kontroler. Kad "volan" okrećeš udesno ubrzavaš, a kad ga okrećeš ulijevo usporavaš.




Galerija mojih fotografija: http://www.zeljeznic...00-fotografije/



Moj Youtube-kanal: https://www.youtube....39Idty0Ah9-2OSg


#18 Arno

Arno
  • Članovi
  • 2,513 posts
  • Joined 04.09.2005.

Posted 27.04.2007. - 19:21

Neobično... Ali zanimljivo, volio bih probati (iako još nisam probao ni ovaj obični :))

#19 NT 2200

NT 2200
  • Članovi
  • 6,808 posts
  • Joined 19.11.2006.
  • LocationZürich

Posted 28.04.2007. - 19:43

Tipična tramvajska stanica u Zürichu, u pozadini se može vidjeti remiza Kalkbreite.

Posted Image




Galerija mojih fotografija: http://www.zeljeznic...00-fotografije/



Moj Youtube-kanal: https://www.youtube....39Idty0Ah9-2OSg


#20 Arno

Arno
  • Članovi
  • 2,513 posts
  • Joined 04.09.2005.

Posted 29.04.2007. - 00:57

U Zürichu očito misle na invalide, pa je sredina stanice lijepo povišena.
